CISPR 15 Phát xạ bức xạ RE Tương thích điện từ Hệ thống kiểm tra 30 MHz-6GHz

CISPR 15 Phát xạ bức xạ RE Tương thích điện từ Hệ thống kiểm tra EMI

Tiêu chuẩn và khoản:

CISPR 11 / GB4824: Thiết bị tần số vô tuyến công nghiệp, khoa học và y tế (ISM) và các thiết bị tương tự Đặc điểm nhiễu tần số tần sốRimRimits và phương pháp đo lường
CISPR 12: Xe cộ, thuyền và động cơ đốt trong có đặc điểm nhiễu sóng vô tuyến điện Giới hạn giới hạn và phương pháp đo lường để bảo vệ máy thu ngoài khơi
CISPR 13 / GB13837: Máy thu phát sóng âm thanh và truyền hình và các thiết bị đi kèm Đặc điểm nhiễu loạn âm thanhRimits và phương pháp đo lường
CISPR 14-1 / GB4343.1: Tương thích điện từ. Yêu cầu đối với thiết bị gia dụng, dụng cụ điện và thiết bị tương tự -Bài 1: Phát xạ
CISPR 15 / GB17743: Giới hạn và phương pháp đo đặc tính nhiễu sóng vô tuyến của thiết bị chiếu sáng điện và thiết bị tương tự
CISPR 22 / GB9254: Thiết bị công nghệ thông tin - Đặc điểm nhiễu sóng vô tuyến LỚP và phương pháp đo lường

Các mẫu và hạn chế:

Thiết bị kỹ thuật y tế (ISM) và thiết bị công nghệ thông tin (ITE)

Ứng dụng:

Được sử dụng để kiểm tra phát xạ bức xạ EUT.

Nguyên tắc kiểm tra:

CISPR 11, CISPR 32 và các tiêu chuẩn khác, thiết bị y tế kỹ thuật (ISM) và thiết bị công nghệ thông tin (ITE), cần phải mở cơ sở hoặc buồng không phản xạ 30 MHz so với thử nghiệm phát xạ.

Kết cấu:

Thiết bị kiểm tra chính: máy thu, ăng ten thu EMI, tiền khuếch đại, phần mềm kiểm tra EMC.
Môi trường thử nghiệm: buồng không phản xạ (không bao gồm trong hệ thống này, tùy chọn hoặc khách hàng nên chuẩn bị)

Sử dụng môi trường:

Nguồn điện: 380V ± 10% 50 / 60Hz
Nhiệt độ môi trường xung quanh: 5 ° C ~ +40 ° C, không nên có nồng độ cao của bụi, khí ăn mòn, các vật dễ cháy và nổ

Các thông số kỹ thuật:

Thiết bị kiểm tra chính	Bộ thu, ăng ten thu EMI, tiền khuếch đại, phần mềm kiểm tra EMC.
Môi trường thử nghiệm	Buồng không phản xạ
Đo khoảng cách	Nó đề cập đến khoảng cách giữa điểm mà EUT gần nhất với ăng-ten và hình chiếu của tâm của ăng-ten trên mặt đất. Ưu tiên cho phương pháp 10 m, phương pháp 3 m tùy chọn
Chiều cao ăng ten	Độ cao của ăng ten từ mặt đất phải được thay đổi trong phạm vi chỉ định để có được số đọc tối đa sẽ xảy ra khi sóng trực tiếp và sóng phản xạ cùng pha. Để đo khoảng cách 10 m, chiều cao của ăng ten tốt nhất là thay đổi từ 1 m đến 4 m.
Dải tần số	30 MHz-6GHz

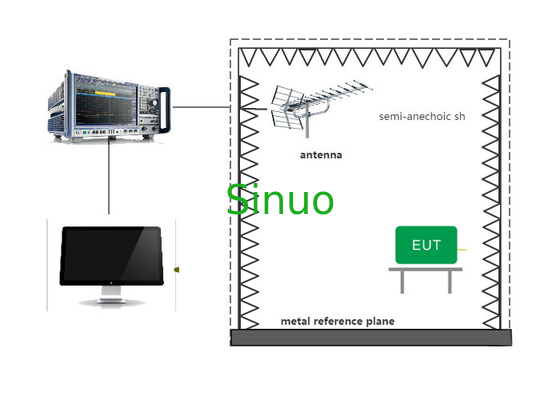

Sơ đồ
