Tiêu chuẩn và khoản:

CISPR11 / GB4824: Thiết bị tần số vô tuyến công nghiệp, khoa học và y tế (ISM) và các thiết bị tương tự Đặc điểm nhiễu tần số tần sốRimRimits và phương pháp đo lường
CISPR14-1 / GB4343.1: Tương thích điện từ. Yêu cầu đối với thiết bị gia dụng, dụng cụ điện và thiết bị tương tự -Bài 1: Phát xạ

Các mẫu và hạn chế:

Thiết bị, dụng cụ điện, bộ điều chỉnh sử dụng các thiết bị bán dẫn, thiết bị điện, máy phát tia X chẩn đoán, đồ chơi điện, bộ xả tự động, và máy chiếu phim và ma, tất cả đều có điều khiển theo thời gian hoặc được lập trình

Ứng dụng:

Rối loạn không liên tục được tạo ra tại thời điểm chuyển đổi lớn hơn nhiều so với điều kiện hoạt động bình thường, được đo theo các tiêu chuẩn của CISPR 14-1 và CISPR 11, nên đo nhiễu giao thoa gián đoạn (còn gọi là nhấp chuột).

Nguyên tắc kiểm tra:

BẤM đề cập đến: Một nhiễu vượt quá thời gian cho phép của nhiễu liên tục không quá 200 ms và nhiễu sau ít nhất 200 ms từ nhiễu trước. Hai khoảng liên quan đến mức trợ cấp nhiễu liên tục. Một nhấp chuột có thể chứa một số xung.

Kết cấu:

Thiết bị kiểm tra chính: Nhấp vào máy phân tích âm thanh (hoặc máy thu có phân tích âm thanh nhấp chuột), Mạng cung cấp điện thủ công, Phần mềm kiểm tra EMC, v.v.
Môi trường thử nghiệm: phòng được che chắn (không bao gồm trong hệ thống này, tùy chọn hoặc khách hàng nên chuẩn bị).

Sử dụng môi trường:

Nguồn điện: 380V ± 10% 50 / 60Hz
Nhiệt độ môi trường xung quanh: 5 ° C ~ +40 ° C, không nên có nồng độ cao của bụi, khí ăn mòn, các vật dễ cháy và nổ

Các thông số kỹ thuật:

Thiết bị kiểm tra chính	Nhấp vào máy phân tích âm thanh (hoặc máy thu có phân tích âm thanh nhấp chuột), Mạng cung cấp điện thủ công, Phần mềm kiểm tra EMC, v.v.
Môi trường thử nghiệm	Phòng bảo vệ điện từ
Tần suất nhấp	Nó được biểu thị bằng tỷ lệ nhấp N (số lần nhấp trong 1 phút), xác định mức độ nguy hiểm của nhấp chuột. N càng lớn, nhiễu liên tục càng gần và giới hạn biên độ Lq phải bằng giới hạn L của nhiễu liên tục. N càng nhỏ, thiệt hại càng nhỏ và giới hạn biên độ Lg nên được nới lỏng.
Tiêu chuẩn đánh giá	Liệu nhấp chuột được tạo ra bởi EUT có đủ điều kiện hay không nên được xác định theo phương pháp phân vị trên của Vương, mũ, nếu có hơn 1/4 âm thanh nhấp được ghi trong thời gian quan sát, biên độ vượt quá giới hạn nhấp Lg, sau đó EUT được đánh giá là không đủ điều kiện.

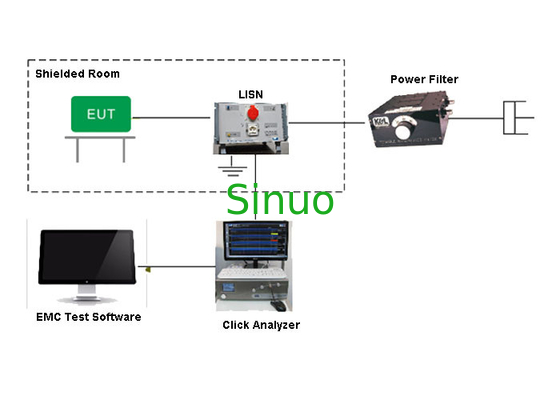

Sơ đồ
