CISPR11 Thiết bị kiểm tra EMC RF nhiễu điện Công suất phát xạ bức xạ EMI RFP

CISPR11 RF nhiễu loạn công suất EMI RFP Phát xạ bức xạ Hệ thống kiểm tra EMC

Tiêu chuẩn và khoản:

CISPR11 / GB4824: Thiết bị tần số vô tuyến công nghiệp, khoa học và y tế (ISM) và các thiết bị tương tự Đặc điểm nhiễu tần số tần sốRimRimits và phương pháp đo lường
CISPR13 / GB13837: Máy thu phát sóng âm thanh và truyền hình và các thiết bị đi kèm Đặc điểm nhiễu loạn củaRARRimimimimits và phương pháp đo lường
CISPR14-1 / GB4343.1: Tương thích điện từ. Yêu cầu đối với thiết bị gia dụng, dụng cụ điện và thiết bị tương tự -Bài 1: Phát xạ

Các mẫu và hạn chế:

Thiết bị tần số vô tuyến công nghiệp, khoa học và y tế (ISM); máy thu phát sóng âm thanh và truyền hình và các thiết bị liên quan; đồ gia dụng, dụng cụ điện; Vân vân.

Ứng dụng:

Đo kẹp hấp thụ (ACMM) là phương pháp thay thế cho phương pháp đo phát xạ bức xạ đối với các đối tượng thử nghiệm nhỏ, như thiết bị gia dụng và dụng cụ điện, trong đó chỉ có một dây dẫn điện được kết nối. ACMM với kẹp hấp thụ để xác định công suất nhiễu. Ưu điểm của phép đo phát xạ bức xạ của ACMM là giảm thời gian thử nghiệm và tiết kiệm chi phí.

Nguyên tắc kiểm tra:

Nguyên tắc là đối với một EUT nhỏ, bức xạ phát ra từ dòng chế độ chung trên dây dẫn lớn hơn nhiều so với bức xạ ngoài trên bề mặt của đối tượng thử nghiệm. Dây nguồn của EUT có thể được coi là ăng ten phát xạ trong đó công suất nhiễu xấp xỉ bằng công suất tại EUT đo được cung cấp cho đường thử (LUT) tại vị trí mà kẹp ở mức cực đại của chế độ chung. Để tìm "tối đa dòng điện ở chế độ chung", các lực hấp thụ cần phải có khả năng di chuyển, do đó, cần có một đường ray kẹp hấp thụ dài 6 mét trong hệ thống thử nghiệm.

Kết cấu:

Thiết bị kiểm tra chính: máy thu, kẹp hấp thụ năng lượng, kẹp tách, trượt, phần mềm kiểm tra EMC
Môi trường thử nghiệm: phòng được che chắn (chiều dài lớn hơn 8m)

Sử dụng môi trường:

Nguồn điện: 380V ± 10%, 50 / 60Hz
Nhiệt độ môi trường xung quanh: 5 ° C ~ +40 ° C, không nên có nồng độ cao của bụi, khí ăn mòn, các vật dễ cháy và nổ

Các thông số kỹ thuật:

Thiết bị kiểm tra chính	máy thu, kẹp hấp thụ năng lượng, kẹp tách, trượt, phần mềm kiểm tra EMC, v.v.
Môi trường thử nghiệm	Phòng được bảo vệ (chiều dài lớn hơn 8m)
Dải tần số	Dải tần được chỉ định bởi các tiêu chuẩn chung là 30 MHz - 300 MHz và dải tần cần thiết cho thiết bị âm thanh và video là 30 MHz-1GHz.

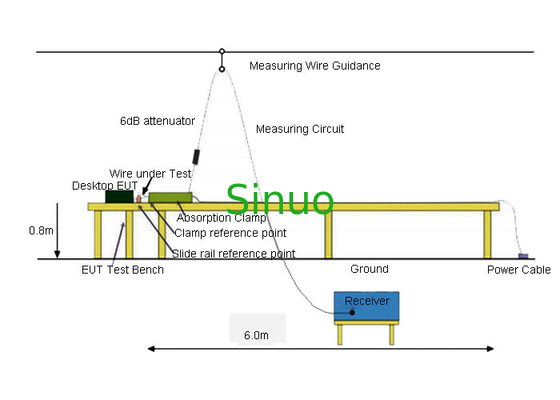

Sơ đồ
