Phương pháp CDN CISPR15 cho phát xạ bức xạ EMI 30 MHz - Hệ thống kiểm tra bức xạ CDN 300 MHz

Phương pháp CDN CISPR15 cho phát xạ bức xạ EMI 30 MHz - Hệ thống kiểm tra bức xạ CDN 300 MHz

Tiêu chuẩn và khoản:

CISPR15 / GB17743: Giới hạn và phương pháp đo đặc tính nhiễu sóng vô tuyến của thiết bị chiếu sáng điện và thiết bị tương tự
CISPR16-1-4: Thiết bị đo nhiễu và miễn nhiễm vô tuyến Thiết bị đo nhiễu Thiết bị nhiễu loạn Tham chiếu nhiễu loạn tham chiếu

Các mẫu và hạn chế:

Đối tượng thử nghiệm nhỏ như thiết bị chiếu sáng điện

Ứng dụng:

Đối với các đối tượng thử nghiệm nhỏ như thiết bị chiếu sáng điện, tiêu chuẩn CISPR 15 tuyên bố rằng phương pháp Ghép / tách mạng (CDN) là phương pháp thay thế cho phương pháp đo bức xạ. Đo điện áp đầu cuối chế độ chung bằng CDN rút ngắn thời gian thử nghiệm và tiết kiệm không gian.

Nguyên tắc kiểm tra:

Nguyên lý của phương pháp CDN là đối với EUT nhỏ, bức xạ phát ra từ dòng chế độ chung trên dây dẫn lớn hơn nhiều so với bức xạ ngoài trên bề mặt của đối tượng thử nghiệm. Do CDN cung cấp trở kháng chế độ chung ổn định, sự phát xạ bức xạ có thể được suy ra bằng cách đo điện áp chế độ chung. Phương pháp CDN có thể đo dải tần từ 30 MHz - 300 MHz.

Kết cấu:

Thiết bị kiểm tra chính: máy thu, mạng CDN, đầu dò điện áp, phần mềm kiểm tra EMC
Môi trường thử nghiệm: phòng được che chắn hoặc buồng không phản xạ

Sử dụng môi trường:

Nguồn điện: 380V ± 10%, 50 / 60Hz
Nhiệt độ môi trường xung quanh: 5 ° C ~ +40 ° C, không nên có nồng độ cao của bụi, khí ăn mòn, các vật dễ cháy và nổ

Các thông số kỹ thuật:

Thiết bị kiểm tra chính:	Bộ thu, mạng CDN, đầu dò điện áp, phần mềm kiểm tra EMC
Môi trường thử nghiệm	Phòng được bảo vệ hoặc buồng không phản xạ
Dải tần số	Phương pháp CDN có thể đo 30 MHz - 300 MHz.

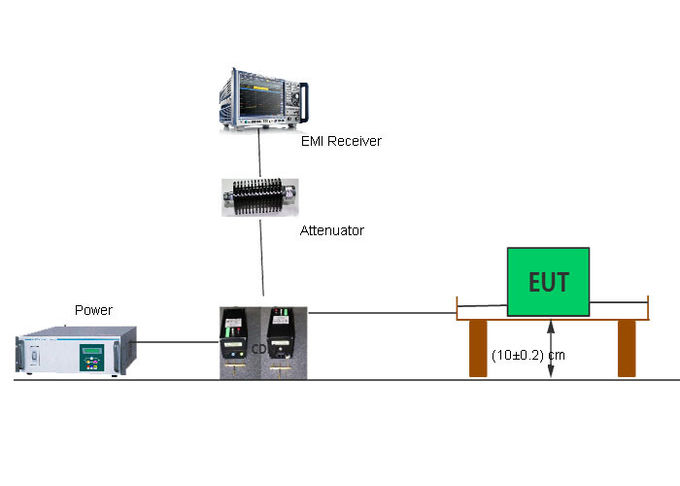

Sơ đồ
