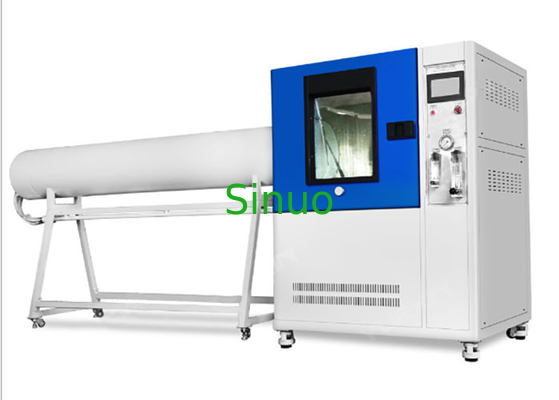

IPX1 ~ IPX6 Thiết bị kiểm tra xâm nhập nước toàn diện, Buồng inox IEC 60529

IEC 60529 IPX1 ~ IPX6 Phòng thử nghiệm nước không gỉ chống thấm nước toàn diện

Tổng quan:

Nền tảng ứng dụng: Nước tự nhiên (mưa, nước biển, nước sông, v.v.) làm hỏng sản phẩm và vật liệu. Các thiệt hại gây ra thiệt hại kinh tế khó lường hàng năm, chủ yếu bao gồm ăn mòn, phai màu, biến dạng, giảm cường độ, sưng, nấm mốc, vv đặc biệt đối với các sản phẩm điện dễ bị vỡ thành lửa do chập điện do mưa. Do đó, kiểm tra mã IP cho các sản phẩm hoặc vật liệu cụ thể là một thủ tục quan trọng.

Khu vực ứng dụng: chiếu sáng ngoài trời, thiết bị gia dụng, phụ tùng ô tô và các sản phẩm điện và điện tử khác.

Chức năng của thiết bị: Thiết bị dùng để thử nghiệm các sản phẩm điện và điện, đèn, tủ điện, linh kiện điện, ô tô, xe máy và các tính chất vật lý và linh kiện của các bộ phận và linh kiện khác trong điều kiện khí hậu mô phỏng. Sau khi thử nghiệm, nó được đánh giá xem hiệu suất của sản phẩm có đáp ứng các yêu cầu hay không, để tạo điều kiện thuận lợi cho việc thiết kế, cải tiến, xác minh và kiểm tra nhà máy của sản phẩm.

Tuân thủ tiêu chuẩn: IEC 60529: 2013 Cấp độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP).

Tính năng thiết bị:

1. Nó phù hợp cho các bài kiểm tra cấp chống nước IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.

2. Vỏ được làm bằng thép tấm cao cấp, đẹp và bền.

3. Bảng nhỏ giọt, buồng bên trong, bàn xoay và các bộ phận lội nước khác đều được làm bằng thép không gỉ SUS304 để đảm bảo không bị rỉ sét khi sử dụng trong thời gian dài.

4. Bể nhỏ giọt được thiết kế chân không và kết cấu thép không gỉ cao; vị trí tiếp xúc vòi phun thông qua thiết kế hình nón bằng đồng, thuận tiện cho việc lắp đặt vòi phun.

5. Đường ống cấp nước được trang bị bộ lọc, có thể lọc các tạp chất trong nước, để tránh tắc nghẽn vòi phun.

6. Với chức năng làm khô bằng khí nén, sau khi thử nghiệm hoàn thành, có thể loại bỏ lượng nước dư thừa trong bể nhỏ giọt để tránh làm bẩn nước kéo dài và chặn lỗ kim. (Lưu ý: người dùng cần cung cấp khí nén).

7. Bàn xoay sử dụng động cơ bước, tốc độ có thể được đặt trên màn hình cảm ứng, có thể đạt tốc độ 1 vòng / phút theo tiêu chuẩn IPX1 và thử nghiệm IPX2 nhỏ giọt 2,5 phút ở 4 vị trí có thể tự động hoàn thành

8. Ống dao động được điều khiển bởi động cơ bước servo chất lượng cao, tốc độ và góc xoay được điều chỉnh chính xác và ở đây không có vấn đề gì ngoài bước (ngoài bước: nó sẽ gây ra sự cố của ống dao động, ống dao động có thể va vào trục bàn xoay giữa và gây hư hỏng thiết bị).

9. Vòi phun IPX3 / 4 và vòi phun IPX5 / 6 được chế tạo theo các điều sau:

10. Một ổ cắm điện được tích hợp trong buồng này, thời gian bật / tắt nguồn cho mẫu có thể được điều khiển bởi chương trình: tắt nguồn (0-999min), bật nguồn (0-999min), tắt nguồn (0-999min) .

11. Một đèn LED chống nước được lắp đặt trong buồng thử nghiệm, và có một cửa sổ quan sát lớn trên cửa để thuận tiện cho việc quan sát thử nghiệm bên trong buồng.

12. Thiết bị đi kèm với một bể chứa nước để tái chế nước, người dùng không cần xây dựng một phòng thử nghiệm chống nước chuyên nghiệp. Có một van phao trong bể nước, tự động điều khiển đầu vào nước và có chức năng giám sát báo động mực nước cao và thấp, để ngăn chặn hiệu quả máy bơm khỏi bị hỏng do thiếu nước.

13. Các thành phần điều khiển lõi sử dụng màn hình cảm ứng 7 inch + PLC của Mitsubishi hoặc Panasonic; các linh kiện điện thông qua các thương hiệu nhập khẩu như LG và Omron; quy trình đấu dây phù hợp với yêu cầu tiêu chuẩn quốc tế, cách bố trí bảng điện hợp lý, hệ thống dây điện chắc chắn và đánh dấu rõ ràng.

14. Giao diện vận hành kiểm tra cấp độ chống nước IPX tự phát triển, nhà điều hành trực tiếp chọn mức chống thấm tương đối trên màn hình cảm ứng để xử lý kiểm tra Mã IP tương ứng theo yêu cầu tiêu chuẩn tự động, thao tác đơn giản và nhân bản.

15. Đế của thiết bị được trang bị 4 bánh phanh di động để dễ dàng di chuyển và sửa chữa.

Các thông số kỹ thuật:
