Thông tin chi tiết sản phẩm:
Thanh toán:
|
| UUT: | Máy giặt | Kích thước bên trong buồng: | L11000mm * W4360mm * H2800mm |
|---|---|---|---|
| Vật liệu phân vùng buồng: | Bảng thư viện 75mm | Trạm kiểm tra: | Có thể được tùy chỉnh |
| Nhiệt độ trong nhà: | 15 ~ 50 ° C | Độ ẩm trong nhà: | 40% ~ 85% |
| Điểm nổi bật: | phòng thí nghiệm kiểm tra hiệu quả năng lượng,thiết bị kiểm tra hiệu quả năng lượng |
||
Phòng thí nghiệm kiểm tra hiệu quả năng lượng Nhiệt độ và độ ẩm cho máy giặt
Tổng quat:
Hệ thống kiểm tra hiệu suất máy giặt bao gồm ba phần: buồng cấp nước, buồng kiểm tra và hệ thống điều khiển.Thiết bị cung cấp nhiệt độ không đổi và nguồn nước áp suất không đổi cho thử nghiệm, và ghi lại kịp thời các thông số liên quan của quá trình thử nghiệm, tính toán và tạo báo cáo thử nghiệm.Thiết bị cấp nước có nhiều bể chứa nước, nước máy được lọc và đưa vào bể chuẩn bị nước cứng, độ cứng của nước được điều chỉnh trong bể chuẩn bị nước cứng và sau đó được thêm vào bể cấp nước.Trong bể cấp nước thông qua hệ thống sưởi, làm mát (làm mát bằng máy làm lạnh làm mát bằng nước, kết hợp với tháp giải nhiệt) để đạt được nhiệt độ thử nghiệm, nước có thể được cung cấp luân phiên, bơm vào đường ống cấp nước qua máy bơm, sau đó chia thành hai thử nghiệm cách trong phòng thử nghiệm cho mỗi trạm thử nghiệm.Nước thử không được tái chế.Buồng cấp nước và buồng thử nghiệm được ngăn cách bằng một tấm lưu trữ cách nhiệt và phòng thử nghiệm được trang bị điều hòa không khí.mặt đất có mương thoát nước.Tủ điều khiển được đặt trong nhà và dụng cụ kiểm tra được lắp đặt tại trạm kiểm tra để thu thập dữ liệu vào máy tính thông qua mạng.Tất cả các bể chứa nước và đường ống đều áp dụng các biện pháp bảo quản nhiệt và dòng nước được tuần hoàn liên tục để đảm bảo rằng dao động nhiệt độ nước ở đầu vào của bàn thử nghiệm trong phòng thí nghiệm không quá 0,5 ° C / phút trong quá trình làm việc.
Tiêu chuẩn:
Thiết kế và thử nghiệm theo các tiêu chuẩn sau:
► IEC60335-2-7 Hộ gia đình và các thiết bị điện tương tự Yêu cầu an toàn đối với máy nước
► IEC60335-2-4 Nhẫn An toàn cho hộ gia đình và các thiết bị điện tương tự Yêu cầu cụ thể
►IEC60456 Máy giặt quần áo dùng trong gia đình - Phương pháp đo hiệu suất
► GB 23118-2008 Yêu cầu kỹ thuật cho hộ gia đình và máy sấy quần áo tương tự
► GBT4288-2008 Gia đình và máy giặt điện tương tự
► Các tiêu chuẩn khác có thể được tùy chỉnh
Các loại UUT:
Máy giặt gia đình
Nội dung kiểm tra:
| KHÔNG. | Mục | Nội dung kiểm tra và yêu cầu |
| 1 | Kiểm soát môi trường | 6.1.1 Ngoài thử nghiệm được chỉ định trong môi trường thử nghiệm, thử nghiệm loại phải ở nhiệt độ (23 + 2), với độ ẩm tương đối (60 ~ 70)%, không có không khí bên ngoài, không có ánh sáng mặt trời mạnh và khác bức xạ nhiệt. |
| 2 | Chất lượng nước | Chất lượng nước: Độ cứng của nước thử là (40-60) X10-6. |
| 3 | Kiểm soát nhiệt độ nước |
6.1.4 Nhiệt độ nước của đầu vào nước của máy giặt có thiết bị làm nóng là (15 ± 2) ° C 6.1.5 Nhiệt độ nước của đầu vào của máy giặt trống không có thiết bị gia nhiệt là (50 ± 2) ° C 6.1.6 Nhiệt độ nước của đầu vào của máy giặt xung / khuấy mà không có thiết bị làm nóng là (30 ± 2) ° C 6.1.8 Woo quy trình giặt mà không cần thiết bị gia nhiệt trống Máy giặt nhiệt độ nước giặt (40 ± 2) ° C |
| 4 | Tính toán tiêu thụ điện | 5.13 Tiêu thụ điện: Máy giặt để kiểm tra hiệu suất giặt.Công suất giặt của đơn vị không được lớn hơn giá trị được chỉ định trong Bảng 4 |
| 6.3.1 Thử nghiệm rửa đo mức tiêu thụ điện cùng một lúc và mức tiêu thụ điện được tính theo công thức (1) E = E1 / m. | ||
| 5 | Tính toán tiêu thụ nước | 5.14 Tiêu thụ nước: kiểm tra hiệu suất giặt của máy giặt toàn bộ quá trình của đơn vị công suất giặt Tiêu thụ nước không được lớn hơn giá trị quy định của bảng 5 .； |
| Thử nghiệm rửa đo lượng nước cùng một lúc và mức tiêu thụ nước được tính là W = W1 / m theo công thức (3). | ||
| 6 | Kiểm soát áp lực cấp nước | 6.1.7 Áp suất từ đầu vào của máy giặt chuyển động hoàn toàn là (0,24 ± 0,02) ° C. |
| 7 | Đo tốc độ | 5.17 Tốc độ khử nước: Trong bảng tên, logo hoặc hướng dẫn sử dụng, phải đo tốc độ khử nước của máy giặt.Dưới tải định mức, tốc độ khử nước đo được không được thấp hơn 92% hoặc 100 vòng / phút của giá trị được chỉ định.Cả hai sẽ lấy một giá trị nhỏ hơn và thời lượng ở tốc độ đó.Không nên dưới 60S. |
| số 8 | Đo nhiệt độ tăng | Đo nhiệt độ của thân máy bay, tổng cộng sáu kênh. |
| 9 | Kiểm tra an toàn mặt đất | Kết nối và ngắt kết nối dây nối đất và kiểm tra xem mẫu có bị nhiễm điện hay không hoạt động đúng. |
| 10 | Phát hiện giao tiếp cung cấp điện | Khi cực nguồn L được đảo ngược từ cực N, mẫu được phát hiện có hiện tượng làm việc tích điện hoặc bất thường. |
| 11 | Kiểm tra quá áp hoặc quá điện áp | Điều chỉnh điện áp đầu ra cao hơn giá trị định mức để xác định xem các biện pháp bảo vệ của máy biến áp và các mạch liên quan có đáng tin cậy khi xảy ra điều kiện bất thường hay không; |
| Điều chỉnh điện áp đầu ra dưới giá trị định mức để phát hiện điện áp hoạt động bình thường tối thiểu của máy giặt. |
Kết cấu:

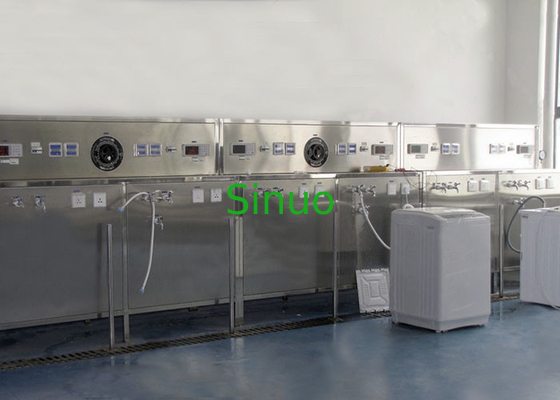

Hệ thống kiểm tra hiệu suất máy giặt bao gồm buồng nhiệt độ không đổi, thiết bị lọc nước, bể chứa nước thô, bể chứa nước mềm, buồng chuẩn bị nước cứng, bể cấp nước lạnh, bể cấp nước nóng, trạm kiểm tra và hệ thống thu thập dữ liệu.
Hệ thống điều khiển
