Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt

Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt
Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt

Hình ảnh lớn :  Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Sinuo
Chứng nhận: Calibration Certificate (Cost Additional)
Số mô hình: SN2117F
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: Customized
chi tiết đóng gói: Ván ép
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C ,, T / T, Western Union, MoneyGram
Khả năng cung cấp: 20 bộ mỗi tháng
Chi tiết sản phẩm
Trạm kiểm tra: 3 trạm Kiểm tra đột quỵ: 0,1 100mm
Bài kiểm tra tốc độ: 0,1 200mm / giây Phạm vi hiển thị điện áp: 0 ~ 300V
Phạm vi hiển thị nguồn: 0 ~ 9KW Hệ thống điều khiển: IPC
Điểm nổi bật:

kiểm tra độ bền chuyển đổi

,

kiểm tra ổ cắm

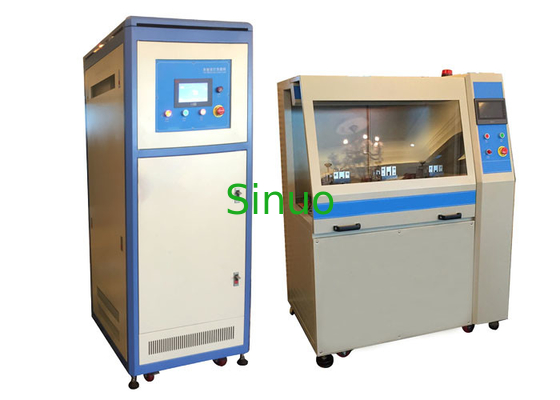

Hệ thống kiểm tra công suất ngắt tự động cho các thiết bị chuyển mạch dự định cho tải đèn tự phát



Tiêu chuẩn & khoản:



Hệ thống này được thiết kế và sản xuất theo tiêu chuẩn của IEC 60669-1: 2017 khoản 19.3 và IEC 60669-2-1: 2015 khoản 19.109.Đây là một hệ thống kiểm tra hoàn toàn tự động dựa trên khả năng đọc thử của công tắc với điện áp định mức 250V, bao gồm hệ thống điều khiển công nghiệp thông minh (máy hiện sóng tích hợp), máy kiểm tra độ bền của công tắc và tủ tải đèn tự phát.(Công tắc có điện áp định mức 130V cần được cấu hình riêng với hộp tải đèn tự phát).



Các mẫu và hạn chế:



Công tắc dành cho tải trọng tự thiêu



Ứng dụng:



Thiết bị này phù hợp để phá vỡ công suất và kiểm tra tuổi thọ hoạt động bình thường của các công tắc dành cho tải đèn tự phát.Các công tắc dành cho tải đèn tự phát (SBL) phải chịu được, không bị mài mòn quá mức hoặc ảnh hưởng có hại khác, các ứng suất điện và nhiệt xảy ra khi điều khiển các mạch đèn tự phát.Để xác minh xem công tắc có duy trì liên tục và không hàn các tiếp điểm xảy ra hay không, bất kỳ hiện tượng bám dính tiếp xúc hoặc hiện tượng đóng hoặc ngắt kết nối dài hạn, để kiểm tra xem có hao mòn quá mức hoặc hậu quả có hại khác hay không.



Nguyên tắc kiểm tra:



IEC60669-1: 2017 và IEC60669-2-1: 2015, chỉ dành cho các công tắc có điện áp định mức 250V.

Mạch hộp tải phải phù hợp với Hình 12b và khoản 19.3, với cầu chỉnh lưu và tụ điện.

Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt 0



Giá trị của R2 và C trong tải B phải được chọn để đạt các giá trị (± 5%) cho đỉnh I và I2t như được đưa ra trong Bảng 19 khi tiếp điểm chuyển mạch đóng ở góc pha 90 ° ± 5 °.Giá trị của R4 sẽ được chọn để đạt dòng điện trong ampe để đạt công suất SBL tương ứng như được nêu trong Bảng 19.

Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt 1


Giá trị của R2 và C trong tải B phải được chọn 'có nghĩa là điện trở R3 và tụ C được điều chỉnh;
Các giá trị (± 5%) đối với đỉnh I và I2t như được nêu trong Bảng 19 khi tiếp điểm chuyển mạch đóng ở góc pha 90 ° ± 5 ° 'có nghĩa là tích phân của đỉnh I hiệu chuẩn và I2t đạt được khi đóng 90 ° và thiết bị phải có điều khiển đóng 90 °.Điều khiển đóng 90 ° không hoạt động trong quá trình thử nghiệm thông thường và bật / tắt công tắc được bật ở góc pha ngẫu nhiên như trong hoạt động hàng ngày;
'Giá trị của R4 sẽ được chọn để đạt dòng điện trong ampe để đạt công suất SBL tương ứng' có nghĩa là dòng điện định mức này không phải là dòng điện định mức của công tắc, mà là công suất tương ứng của Bảng 2.

Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt 2



Các thông số kỹ thuật:





Mục Nội dung
Quyền lực Phù hợp với nguồn điện cục bộ của khách hàng
Hệ thống điều khiển công nghiệp thông minh

IPC: IPC-810E

Phần mềm cấu hình: E5

Máy tạo dao động: Tektronix hoặc Agilent

Mô-đun mua lại: nhiều

Kích thước: WDH = 600 * 500 * 1450mm,

phun tĩnh điện bề mặt

Chuyển đổi kiểm tra độ bền Machie

Trạm: 3 trạm kiểm tra độc lập

Hệ thống điều khiển: Màn hình cảm ứng LCD màu 7 inch + PLC + động cơ servo, Nó có giao diện liên lạc, thuận tiện cho việc sử dụng trực tuyến hoặc liên lạc với các thiết bị khác (như tải khác nhau), cho phép thu thập và thống kê dữ liệu.

Kiểm tra đột quỵ: 0,1 100mm, có thể được đặt trước

Tốc độ thử nghiệm: 0,1 200mm / s, có thể được đặt

Thời gian bật / tắt: thời gian 'bật' sẽ là (25 + 5 0)% tổng chu kỳ và thời gian 'tắt' (750 -5)%, có thể đặt trước 0,1 0.1 99,9

Tốc độ hoạt động: 3 - 40 lần có thể được đặt, liên quan đến đột quỵ thử nghiệm, tốc độ thử nghiệm và cài đặt thời gian bật / tắt

Phát hiện báo động: Mạch phát hiện tích hợp, khi phát hiện sản phẩm không đủ tiêu chuẩn, có một cảnh báo bằng âm thanh và hình ảnh và có các thông báo nhắc nhở bằng văn bản:

  • Khi công tắc được liên kết, dẫn truyền liên tục xảy ra;
  • Khi điện giật cháy hết, nó không thể kết nối được;
  • Khi đếm đến.

Cổng kết nối tải: tải thử nghiệm khác nhau có thể được kết nối khi cần thiết, chẳng hạn như tải đèn dây tóc vonfram, tải bóng đèn bên ngoài, tải TV, tải cảm ứng, tải điện dung, tải động cơ, v.v.

Kích thước: W1250mm × D650mm × H1150mm

Trọng lượng: 100kg.

Tủ tự nạp đèn

Giá trị hiển thị điện áp: Phạm vi 0 ~ 300V, độ chính xác 0,5,

Giá trị hiển thị công suất: 0 ~ 9KW, độ chính xác 0,5

Kênh đầu ra: 3 kênh (hai kênh là 250W và kênh còn lại là 400W)

Chuyển đổi điện áp định mức: 250V ~, điện áp đầu vào có thể điều chỉnh, Tất cả các thông số vận hành được đặt ở 250V ~, bao gồm W, Icao điểm, TÔI2t, và xâm nhập các dạng sóng hiện tại.

Xếp hạng hiện tại 10A, 13A, 16A, 20A

Mỗi thiết bị cung cấp một thiết bị điều khiển đóng (màn hình cảm ứng chọn chức năng "hiệu chuẩn"), mỗi lần ở góc dẫn 90 độ, chức năng này có thể được sử dụng để hiệu chuẩn thiết bị ban đầu và xác minh đo lường.

Với chức năng bảo vệ bật / tắt dài, thời gian bảo vệ 1 ~ 99S có thể được cài đặt trước, tắt báo động bảo vệ.

Sử dụng môi trường Nhiệt độ 5 ~ 40 ° C, độ ẩm tương đối 20 ~ 90% rh, áp suất khí quyển 80 ~ 106kpa.Không rung lắc mạnh, không nhiễu điện từ, không bụi, khí ăn mòn, tản nhiệt tốt.


Công tắc dự định cho hệ thống đèn tự phát tải tự động Hệ thống kiểm tra công suất ngắt 3
